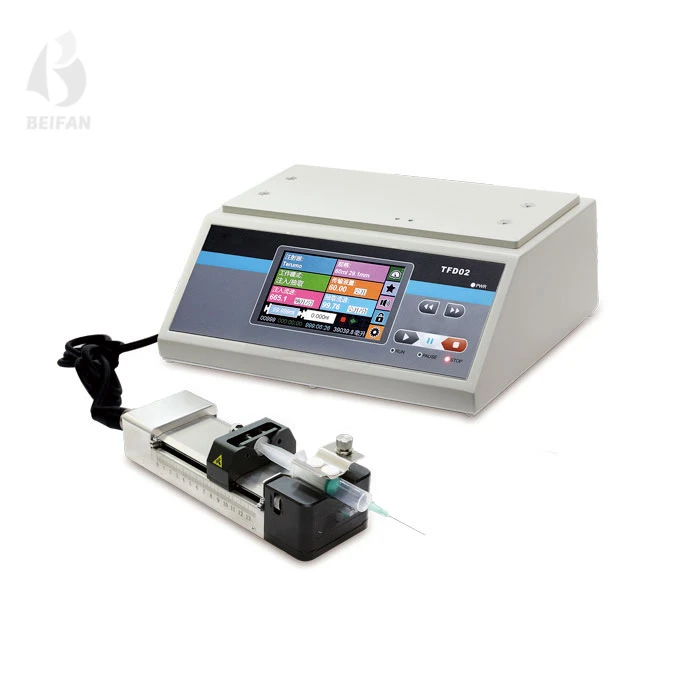

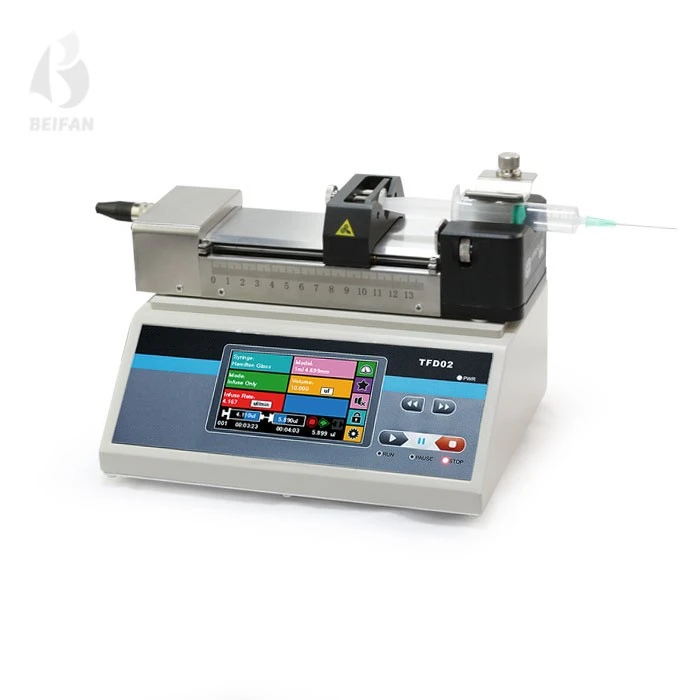

automaattinen ruiskupumppu Johdanto
Ruiskupumpussa on integroitu työpöytärakenne, jossa on 43-tuumainen teräväpiirto LCD-kosketusnäyttö ja toiminta. Siihen mahtuu muoviruisku tai lasiruisku. Ruiskun tilavuusalue on jopa 10μL ~ 140 ml, ja virtausalue on 0,184 nl/min - 83,318 ml/min;
Erinomaisen ohjausjärjestelmän ja tarkan mekaanisen rakenteen ansiosta iskunsäädön tarkkuusvirhe on alle ±0,35 %. Useat työtilat ovat valinnaisia ja tehokkaita. Se soveltuu erittäin hyvin erilaisten nesteiden erittäin tarkkaan mikrolähetykseen tieteellisissä tutkimuskokeissa;
Voimansiirtoruuvi kiinnitetään lujalla ilmalaakerilla. Verrattuna perinteisiin kupariholkkilaakereihin ruuvin käyttöikä on huomattavasti parempi ja tarkkuus suurempi;
Vahva sähkömagneettisten häiriöiden estokyky, voi toimia jatkuvasti ja vakaasti korkeajännitteisten sähköstaattisten sähkökenttien alla;
RS485-kommunikaatio, joka on yhteensopiva MODBUS-protokollan kanssa, voi muodostaa automatisoidun ohjausjärjestelmän useiden isäntätietokoneiden, kuten tietokoneiden, PLC:iden ja mikro-ohjainten, kanssa.
automaattinen ruiskupumppu Tekniset parametrit
|
Työtila |
infusoida, vetää, infusoida/vetää, vetää/infusoida, jatkuva tila |
|
kanava |
1 |
|
Pumpun isku |
110 mm |
|
Ennakko mikroaskelta kohti |
0.156 μm/μaskel |
|
Lineaarinen nopeus |
1μm/min-150mm/min |
|
Lineaarinen resoluutio |
1μm/min |
|
Lineaarinen matkatarkkuus |
virhe<±0.35%(>30 % pumpun iskusta) |
|
Suurin nimellinen lineaarinen voima |
>10kgf |
|
Työntövoiman säätö |
1-100% mielivaltaisesti säädettävissä |
|
Ruiskun koko |
10 μL-60 ml |
|
Ruiskun valinta |
sisäänrakennetut päävalmistajat, päämalli ruisku valita, voivat käyttää mukautettua ruiskua, suorasyöttöruiskun kokoa ja halkaisijaa |
|
Virtausalue |
0,184 nL/min-83,318 ml/min |
|
Virtauksen kalibrointi |
kalibrointimenettelyn kautta saadaksesi tarkemman nestetilavuuden |
|
Näyttötila |
4.3-tuumainen värillinen LCD-näyttö, näyttö ja verensiirtotilavuus, nesteen jäännöstilavuus, virtaus, toimintanäytön toimintatila, suunta, ruiskun tiedot, animaationäytön toimintatila |
|
Toimintatila |
kosketusnäyttö + yleiset toimintonäppäimet |
|
Virran katkaisumuisti |
tallentaa ajoparametrit automaattisesti |
|
Toiminto |
tauko ja pysäytys, äänivihje, lukitusparametrit, pikakelaus eteenpäin ja perääntyminen nopeasti, näytön kirkkauden säätö |
|
Tilasignaalin lähtö |
1 tien alku-pysähdystila, 1 tien suunnan tila |
|
Ohjaussignaalin tulo |
1 tie laskeva reuna laukaisee alkaa ja 1 tie laskeva reuna laukaisee pysähtyy |
|
Viestintä |
RS485, Modbus-protokolla |
|
Ohjaimen mitta |
245×205×95 mm |
|
Toteutusyksikön mitta |
266 × 86 × 76 mm |
|
Paino |
2+1,8 kg (ohjain + suoritusyksikkö) |
|
Virtalähde |
AC100-240V, 50/60 Hz |
|
Ympäristö |
lämpötila 5-40 astetta ,suhteellinen kosteus<80% |
Ruiskun teknisten tietojen ja virtausnopeuden viitetaulukko
|
Ruiskun koko |
Ruiskun tunnus (mm) |
Minimivirtausnopeus (nl/min) |
Suurin virtausnopeus (ml/min) |
|
10ul |
0.485 |
0.184 |
0.027 |
|
25ul |
0.729 |
0.417 |
0.0626 |
|
50ul |
1.03 |
0.833 |
0.125 |
|
100ul |
1.457 |
1.667 |
0.25 |
|
250ul |
2.304 |
4.169 |
0.625 |
|
500ul |
3.256 |
8.326 |
1.248 |
|
1 ml |
4.699 |
17.342 |
2.601 |
|
5 ml |
11.989 |
112.89 |
16.933 |
|
10 ml |
14.427 |
163.469 |
24.52 |
|
20 ml |
19.05 |
285.027 |
42.754 |
|
30 ml |
21.59 |
366.09 |
54.913 |
|
60 ml |
26.594 |
555.459 |
83.318 |
Yllä olevat virtausparametrit saadaan käyttämällä silikoniputkea siirtämään puhdasta vettä normaalilämpötilassa ja
paine, sen todellisessa käytössä vaikuttavat tietyt tekijät, kuten paine, väliaine jne. Yllä oleva vain viitteeksi.

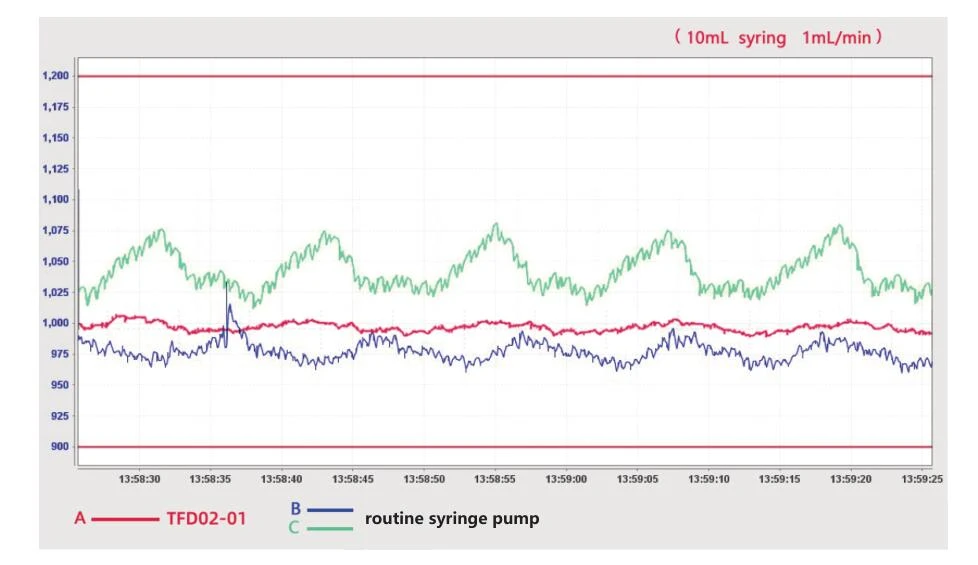

Virtauksen vakauskäyrä
